CK레이다 감지 솔루션

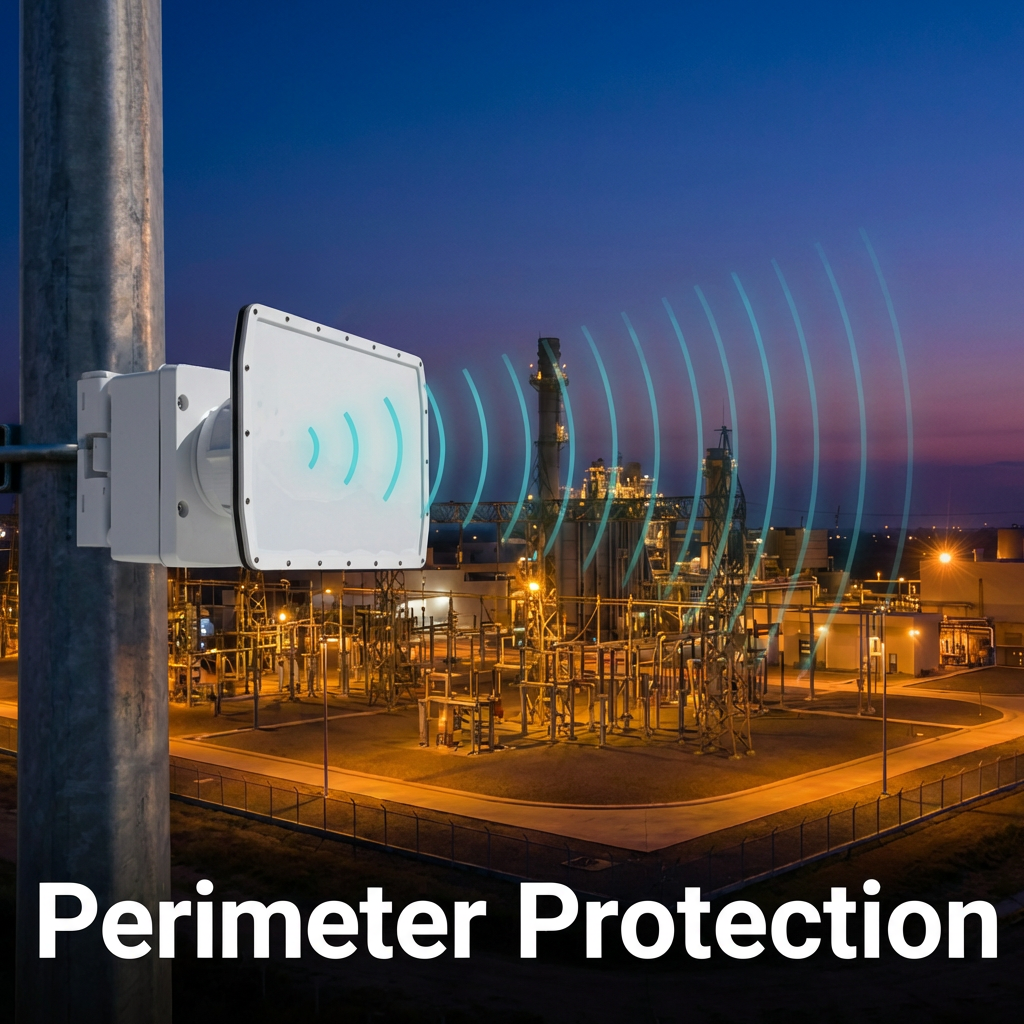

넓은 개활지의 사람 · 차량을
실시간 궤적으로 추적합니다

24GHz CK 시리즈 레이더가 보내는 추적 데이터를 ECOS ITS가 받아 지도 위에 실시간 궤적으로 그리고, 구역 · 속도 · 반사 크기 조건이 맞을 때만 알람과 카메라 연동을 실행합니다.

도입 상담 자료실

FEATURES

핵심 기능

실시간 추적 · 궤적

사람 · 차량의 위치와 이동 궤적을 위성사진 · 지도 배경 위에 실시간으로 표시합니다.

허용 · 거부 구역

사각형 · 다각형 구역과 3가지 마스킹 방식으로 감시 범위를 정합니다.

이중 조건 필터

반사 크기(RCS)와 속도가 모두 경보 범위에 들 때만 알람을 내 오경보를 줄입니다.

환경 프리셋

무풍 · 약풍 · 중풍 · 강풍 · 수면 5가지 프리셋으로 바람 · 물결 오탐에 대응합니다.

카메라 PTZ 연동

경보 시 카메라를 지정 프리셋으로 돌려 바로 확인합니다.

구역별 출력 · 연동

구역마다 API3 입력 · 릴레이 · 외부 HTTP 요청(최대 4개)으로 IMS와 현장 장치를 움직입니다.

HOW IT WORKS

동작 방식

1
레이더 추적

레이더가 대상의 거리 · 방위각 · 속도를 보냅니다.
2
지도 변환

ECOS ITS가 좌표로 바꿔 궤적을 그립니다.
3
조건 판정

구역 · 속도 · RCS 조건을 확인합니다.
4
알람 · 연동

IMS 알람, 카메라 프리셋 이동, 릴레이를 실행합니다.

SPECIFICATIONS

구성 · 사양

지원 모델: Spotter CK2 · CK5 · CK10 · CK20 · CK40 (24 GHz, 비면허 대역)
시야각: 수평 90° · 수직 10°
감지 거리: 모델에 따라 사람 약 125~350 m, 차량 약 175~500 m
동시 추적: 모델에 따라 최대 20~40개
연결 · 전원: 표준 IP 네트워크 · 저전력 PoE
설치 환경: 실외형 IP67급 · 넓은 동작 온도 범위
설정 화면: 웹 관제 화면, 설정 내보내기 · 가져오기, 한국어 · 영어 · 일본어

※ 레이더 사양은 제조사 자료 기준이며 설치 높이 · 지형 · 기상에 따라 달라집니다.

APPLICATIONS

적용 분야

넓은 외곽

펜스가 없거나 긴 경계의 접근 감시

해안 · 수변

수면 프리셋으로 물결 오탐 억제

발전소 · 플랜트

외곽 개활지와 진입로 감시

공항 · 항만

넓은 부지의 사람 · 차량 추적
